SJD300系列電動機保護器
1.概述
SJD300系列電動機保護器適用于AC380V、AC660V 低壓系統，作為低壓異步電動機和增安型電動機的保護及監測的新一代智能化綜合裝置。除了先進的電動機保護及監測功能，還提供了設備運行和故障的記錄以及額定參數等重要信息，避免了因電機過載、堵轉、三相電流不平衡、輕載、接地等故障而導致的生產事故；SJD300系列電動機保護器廣泛用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業。
符合標準：GB3836.3-2000、GB14048.4-2003、IEC255
2.主要特點
● 高亮度 LED 顯示，保護功能及故障信息代碼顯示，方便客戶查詢及操作。
● 產品采用分體結構及整體結構兩種方式，分體結構時主機和互感器分離安裝，整體結構時主機和互感器組合成一體，適用于各種抽屜柜。
● 國際通用輸入電源模塊，兼容 85-265V 交流或直流工作電源，降低了對工作電源的要求。
● 產品在防震、抗干擾方面進行了精心設計和嚴格的電磁兼容性測試，以確保裝置安全運行和防誤動。
● 具有 4-20mA 標準電流信號輸出，可直接與工業用二次儀表或計算機系統連接。
3.主要功能
● 保護功能：過流、堵轉、三相電流不平衡、輕載、接地等故障保護
● 測量功能：三相電流、接地電流測量和顯示
● 電流輸出（選配功能）：4～20mA 電流輸出，20mA 對應的電流值可設，網絡科技。
4.工作條件
● 三相穿孔適應回路：AC380V、AC660V
● 環境溫度：-20℃~+70℃，相對濕度：≤90%
● 海拔高度不超過 2500 米
● 大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣性能及導電塵埃
● 安裝在無強烈沖擊振動和雨雪侵襲的地方
● 安裝在無強磁干擾的地方，避免與軟啟動器和變頻器一起安裝，盡量拉長安裝距離

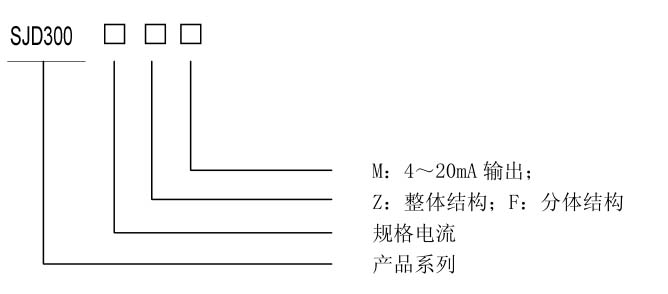

5.型號說明
舉例說明：
SJD300+100ZM 表示帶有4～20mA 輸出功能，保護器規格電流為25～100A，整體式結構。
規格電流 電流范圍 電機功率 保護器專用電流互感器穿線孔徑φ
2A 0.5~2A 0.25~1.1KW φ16（分體）；φ23（整體）
6.3A 2~6.3A 1.1~3KW φ16（分體）；φ23（整體）
25A 6.3~25A 3~11KW φ16（分體）；φ23（整體）
100A 25~100A 11~55KW φ16（分體）；φ23（整體）
200A 80~200A 45~110KW φ30（分體）；φ23（整體）
200/5A 80~200A 45~110KW φ16（分體）；φ23（整體）
300/5A 150~300A 75~150KW
400/5A 200~400A 110~220KW
500/5A 250~500A 132~250KW
600/5A 300~600A 150~315KW
800/5A 400~800A 220~400KW
備注：
1、 選用保護器規格時，必須依據電動機功率而定。(選型表的電機功率是按 AC380V)
2、 分體結構的保護器都配有相對應的電流互感器，請注意配套使用，否則保護器將不能正常使用。
3、 300A、400A、500A、600A、800A 保護器，必須加裝三個變比為5A的電流互感器。加裝三個變比為1A電流互感器的需在訂貨時注明
4、 整體結構保護器的主機與互感器連為一體，互感器型號于匹配好，孔徑φ23
6.技術數據
6.1.輸入輸出
輔助電源
電源模塊 AC/DC 85-265V
頻率 50Hz±10%
功耗 正常工作時 ≤1.5W
保護啟動時 ≤2W
繼電器輸出
跳閘繼電器 DO1 1 常閉接點 1 常開接點
可編程繼電器 DO2 1 常開接點
輸出容量 250VAC 5A
24VDC 5A
模擬量輸出（選配功能）
數量 1 路
范圍 4mA-20 mA
精度 0.05 mA
6.2.電氣試驗
絕緣電阻
標準 IEC255-5 100MΩ/500V
絕緣試驗
標準 IEC255-5
介質強度試驗 2KV（r.m.s.），50HZ，1min
沖擊電壓實驗 5KV（峰）；1.2/50 u S；0.5J；
5 正，5 負，間隔時間 5s
EMC 抗干擾
標準 IEC255-22
共模干擾 2.5KV（峰）， 1MHZ， 400 次/s
持續時間 2s
差模干擾 1.0KV（峰）， 100KHZ； 50 次/s
持續時間 2s
輻射電磁場干擾 頻率：27MHZ~1000MHZ； 場強；10V/m
靜電放電干擾 8KV
快速瞬變干擾 2KV； 5KHZ； 雙極性； 持續時間 1min
7.保護特性與設定范圍
裝置用數字方法建立電動機的發熱模型，在各種運行工況下，對電動機提供準確的過熱保護。考慮到正、負序電流的熱效應不同，過熱保護的動作時間為：
K1隨電動機啟動過程變化,為的是躲過電動機的啟動電流，K2用于改變負序電流在發熱模型中的熱效應，由于負序電流在轉子中的熱效應比正序電流高很多，比例上等于在兩倍系統頻率下轉子交流阻抗對直流阻抗之比。根據理論和經驗，本裝置取 K2=6。
當電動機停運，電動機積累的過熱量將逐步衰減，本裝置按指數規律衰減過熱量，散熱時間常數 Tsr 一般為4倍的電動機發熱時間常數 Tfr，即認為 Tsr 時間后，電動機又達到熱平衡。
當電動機因過熱被切除后，本保護即檢查電動機的過熱狀態，當電動機停運未到 Tsr 時間時，保護出口繼電器不返回，禁止電動機再次啟動，避免由啟動電流引起過高溫升，損壞電動機。

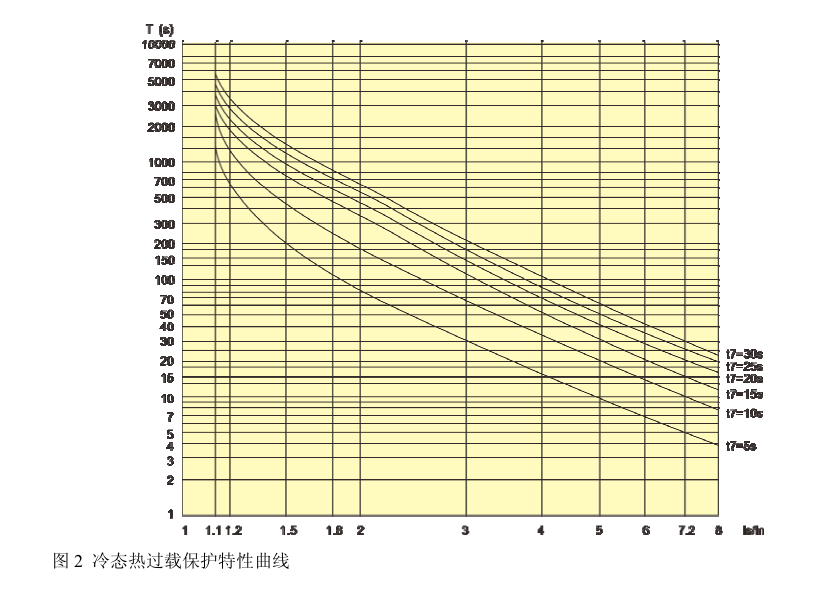

緊急情況下，如在過熱狀態下必須啟動電動機，可以按裝置面板上的“復位”鍵，人為清除熱記憶值。用戶設置定值時，可以參考裝置提供的熱過載保護特性曲線。
設定范圍：
曲線選擇：5、10、15、20、25、30
執行方式：告警／跳閘／關閉
8.顯示及按鍵操作

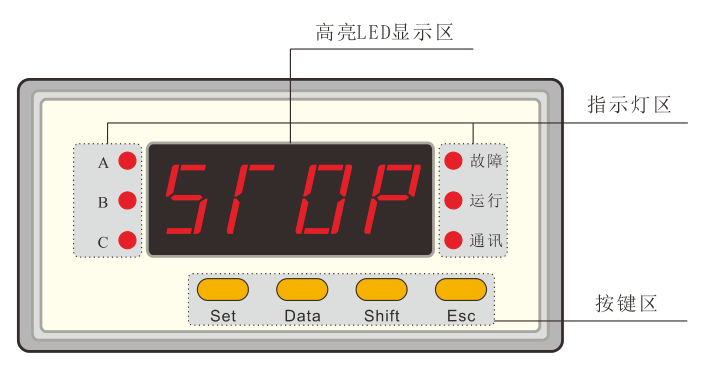

8.1. 顯示
LED 指示燈定義：
A： A 相電流
B： B 相電流
C： C 相電流
故障：當保護器檢測到故障信息時，該指示燈亮
運行：當電動機處于運行狀態，保護器正常工作時，該指示燈亮
通訊：當保護器處于與上位機通訊，通訊連接成功后，該指示燈亮（該項為備用功能）

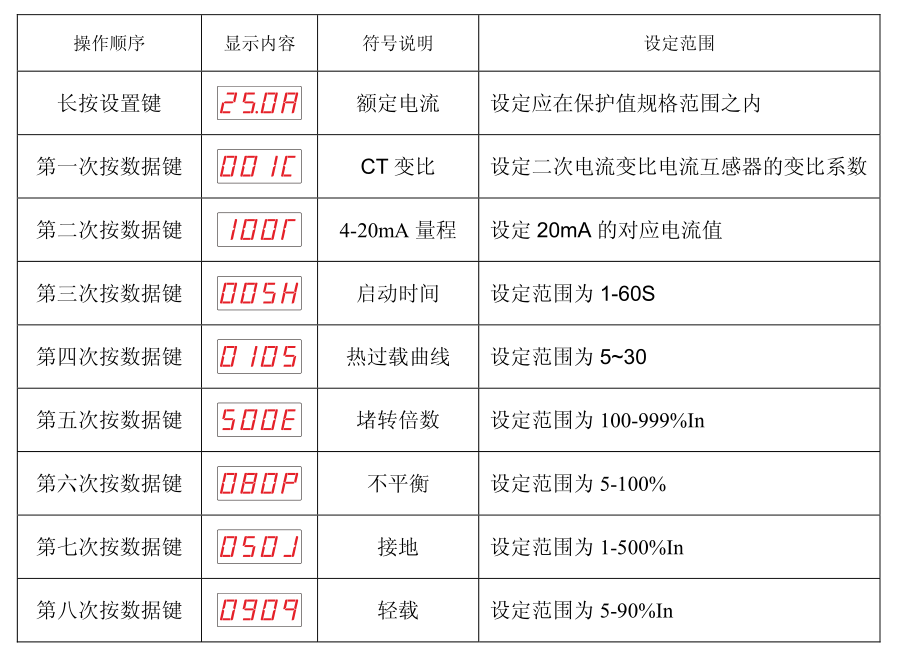

8.2. 按鍵說明及操作
Set(設置)：空閑狀態長按此鍵（約 3-4 秒）進入系統設置菜單，編輯狀態下，按此鍵表示確認 修改。運行狀態下，按此鍵可手動切換 A、B、C 三相電流。
Data(數據)：在菜單界面下，按此鍵向下翻頁，設置編輯模式下對數值進行＋1。
Shift(移位)：在設置模式下，按此鍵將對數值進行移位。
Esc(復位)：在設置模式下，按此鍵返回上一級菜單；
在有故障時，如果發生故障，會復歸信號和繼電器；在運行時，解除 ABC 三相電流的輪顯鎖定。

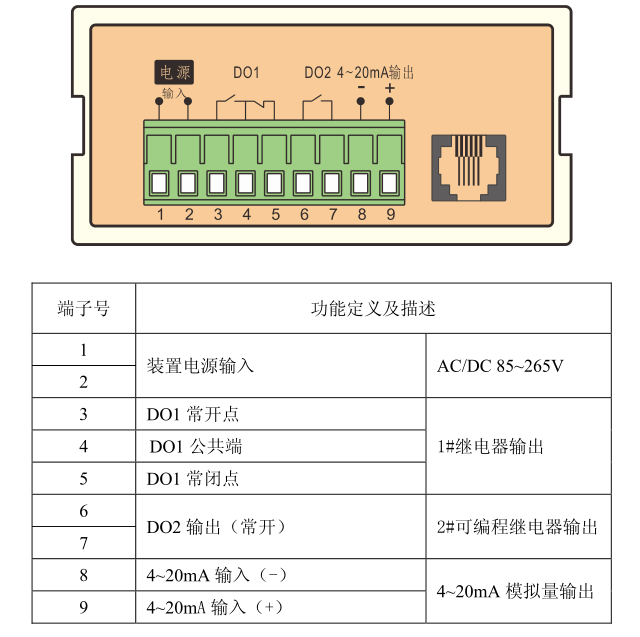

9.端子定義及說明
10.外形結構及安裝尺寸

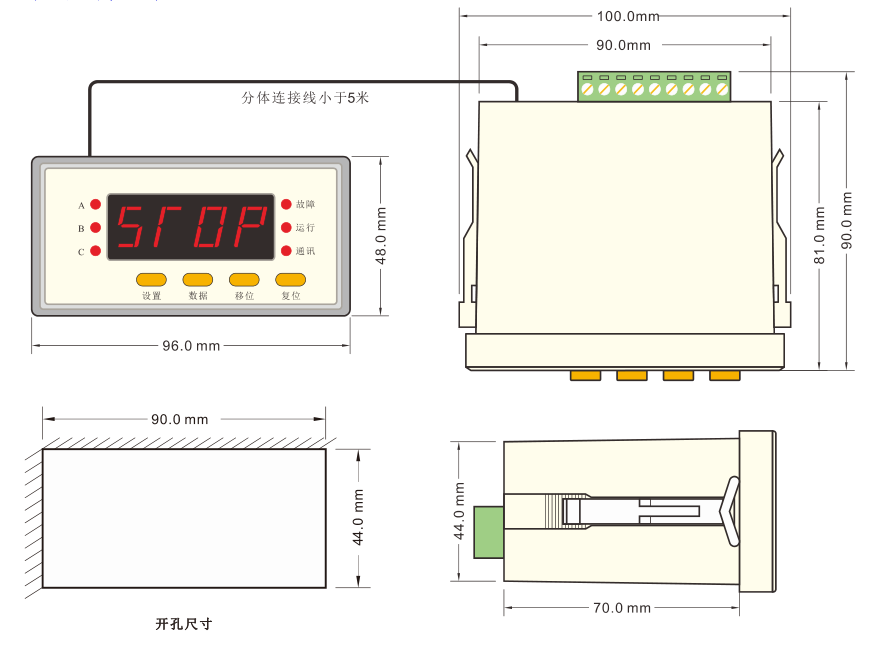

分體結構主機安裝尺寸：

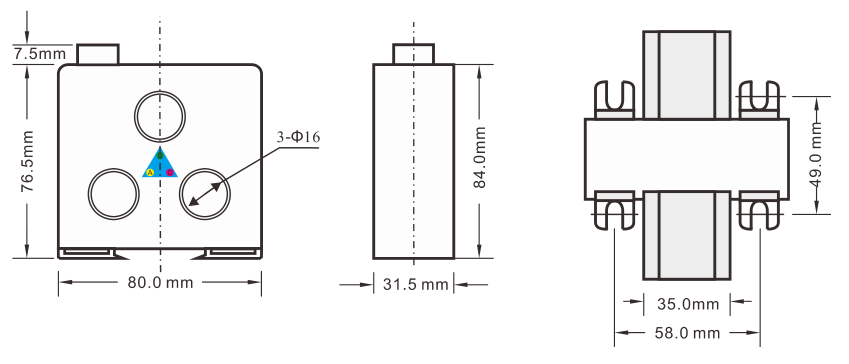

電流互感器安裝尺寸：
電流互感器：

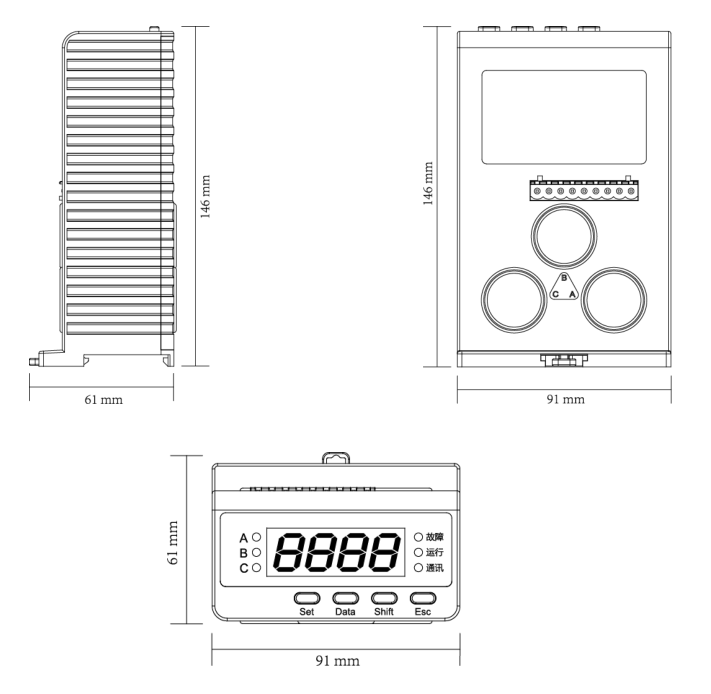

整體結構整機安裝尺寸：
11.注意事項
1、保護器安裝接線時，應按各接線端子用途正確連接。
2、保護器的工作電源應接控制回路上，注意標稱電壓與實際電壓應相符。
3、保護器配用電流變比互感器時，若設備現場或控制室需電流表顯示時，最好配一個電流變比互感器，不然對配帶電流表的那相電流顯示會有所影響。
12.訂貨須知
1、選用保護器時應注明所需保護器的型號、規格、數量、工作電源電壓。
2、選用分裝式保護器，用戶可根據安裝要求表明保護器上、下體之間連接距離，距離≤5 米。
3、保護器享有 18 個月的保用期，即收貨之日起至 18 個月內如發現本產品有故障或運輸途中損壞，請退還我公司質管科，優先給予免費調換（人為損壞例外）。
